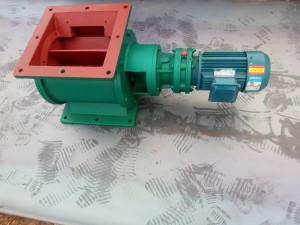

星型卸灰阀
星型卸灰阀是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗料状物料。该星型卸灰阀为环保、冶金、化工、粮食、食品等工业部门广泛应用。星型卸灰阀结构紧凑，使用方便；运转平稳，噪音低；由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大_。星型卸灰阀的规格有48种规格，特殊规格可按用户要求设计制造。
星型卸灰阀又名电动卸灰阀，它由电机、摆线针轮减速机与转龙式卸料器三部分组成。本公司卸灰阀有60种规格，我公司依托泊头铸造名城优异的铸件品质，_的设计理念，在原铸造件的基础增加了检查孔，更便于用户在操作过程中随时观察进灰卸灰情况，_除尘器卸灰装置正常运行。星型卸灰阀的进出口法口法兰有方形和圆形法兰两种。可根据客户要求制定各种高温卸灰阀、防腐卸灰阀。
星型卸灰阀也称关风器，适用于将压力状态下的粉尘或者说颗粒状物连续地顺利地排入大气，是气力输送和通风除尘网络中的一种重要设备。星型卸灰阀主要工作件是旋转的叶轮，既起着输送物料的作用，又担负密封作用。它具有造型美观大方，结构紧凑合理，使用安全可靠，重量轻，容量大，动力消耗低等特点。
星型卸灰阀的规格：星型卸灰阀分为A型和B型两种规格，A型卸灰阀的法兰口为方形，B型卸灰阀的法兰口为圆形，以下产品为A型卸灰阀的规格：
| 型号 | A | B | C | E | F | M | H | h | n-φ |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 |
| YJD30型 | 600 | 520 | 440 | 1190 | 755 | 300 | 600 | 24 | 12-17 |
|
型号 数据 名称 |
YJD 2 |
YJD 4 |
YJD 6 |
YJD 8 |
YJD 10 |
YJD 12 |
YJD 14 |
YJD 16 |
YJD 18 |
YJD 20 |
YJD 26 |
YJD 30 |
|
| 卸料量 L/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | |
| r/min | Z型 | 33 也可按用户要求订作 | |||||||||||
| 工作温度℃ | T≤80℃ | ||||||||||||
| 物料 | 粉状，颗粒状 | ||||||||||||
| 电 机 |
型号 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y100 L1-4 |
Y100 L1-4 |
||||||
| KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | |||||||
| r/min | 1390 | 1400 | 1430 | ||||||||||
| 重量 | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 | 301 | |
